System 구성

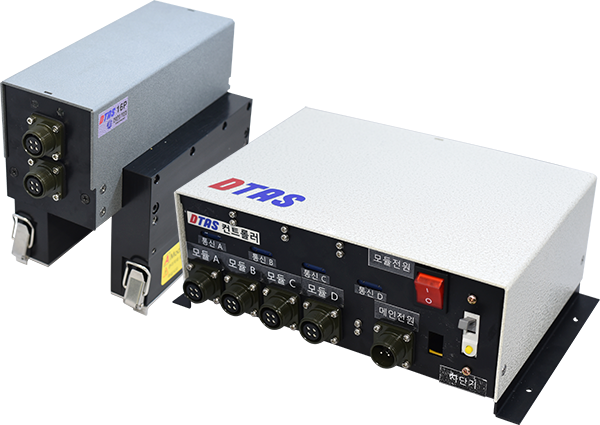

- DTAS - Diecasting Temperature Analysis System
- DTAS는 다이캐스팅 금형에서 드레인 되는 냉각수의 온도를 측정해 냉각 장치의 이상 유무를 판단하여 사출품의 불량을 방지할 수 있는 시스템입니다.
- IN/OUT 멀티커넥터를 통해 들어오는 냉각수 온도를 실시간으로 측정하여 모니터링 할 수 있습니다.
- 측정된 금형 냉각수 온도 데이터를 저장하여 분석할 수 있습니다.
상세 시스템 구성
구분 |
PC & 모니터 |
PC Case |
컨트롤러 |
모듈 |
멀티커넥트 어댑터 |
멀티커넥트 |
16P |
1 Set |
1 EA |
1 EA |
1~4 Set |
2~8 EA |
2~8 EA |
10P |
1 Set |
1 EA |
1 EA |
1~4 Set |
2~8 EA |
2~8 EA |
6P |
1 Set |
1 EA |
1 EA |
1~4 Set |
2~8 EA |
2~8 EA |

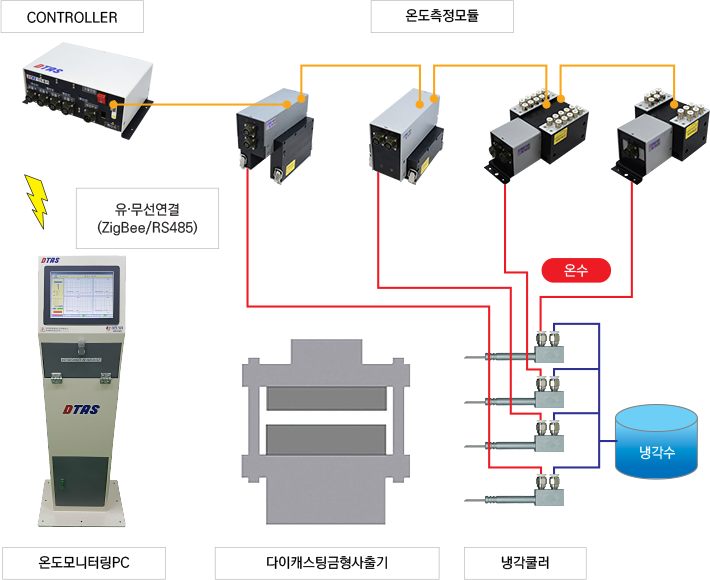

- 고열의 금형을 냉각시킨 냉각수의 온도 데이터를 각 DTAS 모듈이 수집합니다.
- 다수의 모듈에서 수집된 온도 데이터를 DTAS CONTROLLER를 통해 데이터를 재가공하여 DTAS PC PROGRAM으로 전송합니다.
- DTAS PC PROGRAM에서 냉각수를 실시간 모니터링 하며 또한 냉각수 이상 현상시 경고 및 인터록 신호를 송신하여 사용자에게 알림과 더 나아가 다이캐스팅 머신 정지 기능을 ON 할 수 있습니다.
